Көміртекті болат Тікелей шынтақ тізбегі Метрикалық тістеу түріндегі гидравликалық түтік фитингтері
Метрикалық тістеу түріндегі гидравликалық түтік фитингтері 24° конусы бар метрикалық түтік фитингтері деп те аталады, ол метрикалық 2353 стандартына сәйкес келеді. Және олар көбінесе құрылыс жабдықтарында, мұнай және газда, автомобильде, аэроғарыштық, кеме жасауда және өнеркәсіптік жабдықтарда гидравликалық және пневматикалық қолданбаларда кездеседі.
Бір артықшылығы - олардың шағын өлшемдері, бұл оларды шектеулі аумақтарда қолдануға жарамды етеді және гидравликалық жүйенің жалпы өлшемдерін азайтады. Сондай-ақ оларды біріктіру және бөлшектеу оңай және олардың дірілге төзімділігі жоғары.
сипаттамасы
Метрикалық тістеу түріндегі түтік фитингтері қатты және өткізбейтін қосылымды қамтамасыз ету үшін тартылған кезде түтіктің сыртқы бөлігін тістеп алатын тістеу сақинасымен жасалған. Корпус, кесу сақинасы (феррул) және гайка фитингті құрайтын үш бөлік болып табылады.
Метрикалық тістейтін түтік фитингтері көміртекті болаттан және тот баспайтын болаттан жасалған, метрикалық OD өлшемдері 6 мм-ден 38 мм-ге дейін. Түтіктен түтікке, түтіктен әйелге порт және түтіктен еркекке арналған жіп түтік портының ұшы қосқыштарының үш түрі болып табылады.
NJ әртүрлі пішіндегі және герметикалық түрдегі әртүрлі метрикалық тістеу типті адаптерлерді және төмендегідей американдық және британдық жіптермен түрлендіру түрлерін ұсынады:
Түзу: біріктіру және редуктор, еркектен еркекке, еркектен әйелге, әйелден әйелге
Ерлер мен еркектерге арналған метрикалық тістеу түріндегі түтік фитингтерінен басқа, біз сондай-ақ сақиналы сақинасы және ұстағыш сақина адаптері (1CG/1DG) бар bspp үшін метрикалық тістеу түрін, сақинасы бар bspp үшін метрикалық тістеу түрін (1CB-WD/1DB-WD), метрикалық тістеу түрін метрикалық сақинаға және 1D метрикалық сақина түріне дейін ұсынамыз, (1JC/1JD), метрикалық шағу түрі 1° конусқа дейін (60CM/1DM), метрикалық шағу түрі npt еркекке (1CN/1DN), метрикалық шағу түрі орб еркекке (1CO/1DO), метрикалық шағу түрі bspt еркекке (1CT/1DT).

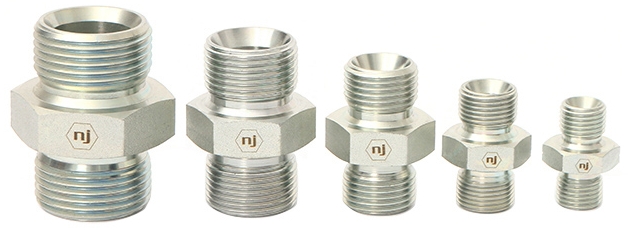

біріктіру немесе редуктор

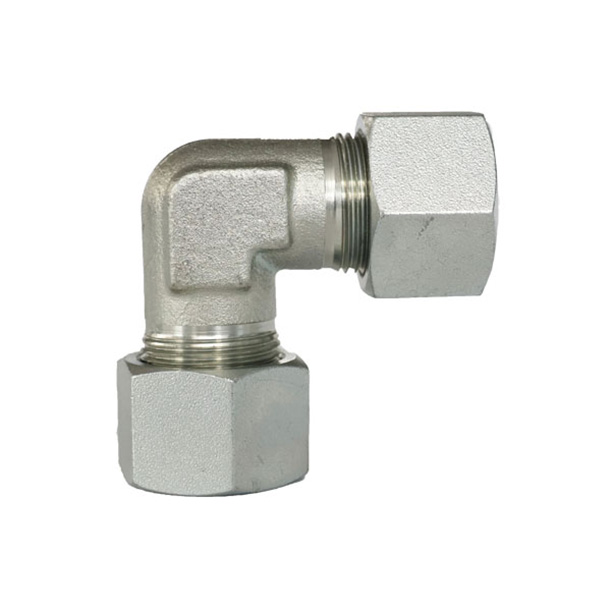

90 шынтақ

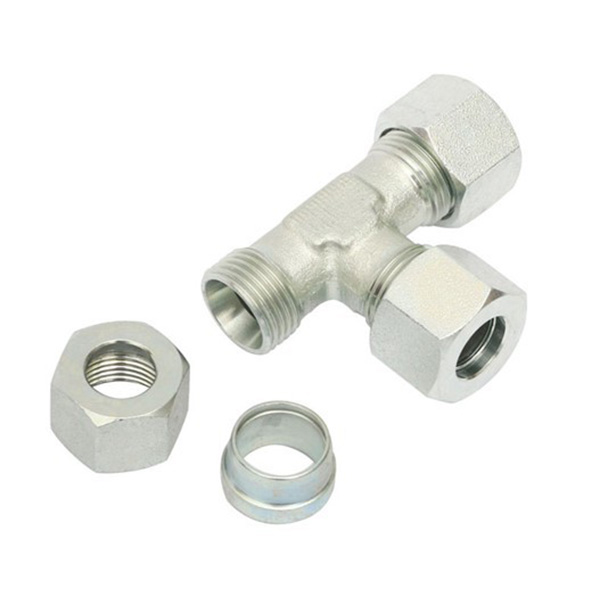

тармақты және жүгіру тетігінТехникалық деректер
1C/1D - ЕРКЕ ЕРЛЕРГЕ МЕТРИКАЛЫҚ ТАСТАУ ТҮРІНІҢ ОДАҒЫ
| Тақырып A | B тақырыбы | №-бөлік | L | E | H1 | ||
| Dash | DKL метрикасы | Dash | DKL метрикасы | mm | mm | mm | |
| -08LL | M08x1.0 (04LL) | -08LL | M08x1.0 (04LL) | 1C-08LL | 20 | 12 | 9 |
| -10LL | M10x1.0 (06LL) | -10LL | M10x1.0 (06LL) | 1C-10LL | 20 | 9 | 11 |
| -12LL | M12x1.0 (08LL) | -12LL | M12x1.0 (08LL) | 1C-12LL | 23 | 12 | 12 |
| -12 | M12x1.5 (06л) | -12 | M12x1.5 (06л) | 1C-12 | 24 | 10 | 12 |
| -14 | M14x1.5 (08л) | -14 | M14x1.5 (08л) | 1C-14 | 25 | 11 | 14 |
| -16 | M16x1.5 (10л) | -16 | M16x1.5 (10л) | 1C-16 | 27 | 13 | 17 |
| -18 | M18x1.5 (12л) | -18 | M18x1.5 (12л) | 1C-18 | 28 | 14 | 19 |
| -22 | M22x1.5 (15л) | -22 | M22x1.5 (15л) | 1C-22 | 30 | 16 | 24 |
| -26 | M26x1.5 (18л) | -26 | M26x1.5 (18л) | 1C-26 | 31 | 16 | 27 |
| -30 | M30x2 (22л) | -30 | M30x2 (22л) | 1C-30 | 35 | 20 | 32 |
| -36 | M36x2 (28л) | -36 | M36x2 (28л) | 1C-36 | 36 | 21 | 41 |
| -45 | M45x2 (35л) | -45 | M45x2 (35л) | 1C-45 | 41 | 20 | 46 |
| -52 | M52X2 (42л) | -52 | M52X2 (42л) | 1C-52 | 43 | 21 | 55 |
| -14 | M14x1.5 (08л) | -12 | M12x1.5 (06л) | 1C-1412 | 25 | 11 | 14 |
| -16 | M16x1.5 (10л) | -12 | M12x1.5 (06л) | 1C-1612 | 26 | 12 | 17 |
| -16 | M16x1.5 (10л) | -14 | M14x1.5 (08л) | 1C-1614 | 26 | 12 | 17 |
| -18 | M18x1.5 (12л) | -12 | M12x1.5 (06л) | 1C-1812 | 27 | 13 | 19 |
| -18 | M18x1.5 (12л) | -14 | M14x1.5 (08л) | 1C-1814 | 27 | 13 | 19 |
| -18 | M18x1.5 (12л) | -16 | M16x1.5 (10л) | 1C-1816 | 28 | 14 | 19 |
| -22 | M22x1.5 (15л) | -16 | M16x1.5 (10л) | 1C-2216 | 29 | 15 | 24 |
| -22 | M22x1.5 (15л) | -18 | M18x1.5 (12л) | 1C-2218 | 29 | 15 | 24 |
| -26 | M26x1.5 (18л) | -18 | M18x1.5 (12л) | 1C-2618 | 30 | 16 | 27 |
| -26 | M26x1.5 (18л) | -22 | M22x1.5 (15л) | 1C-2622 | 31 | 17 | 27 |
| -30 | M30x2 (22л) | -22 | M22x1.5 (15л) | 1C-3022 | 33 | 19 | 32 |
| -30 | M30x2 (22л) | -26 | M26x1.5 (18л) | 1C-3026 | 33 | 19 | 32 |
| -36 | M36x2 (28л) | -26 | M26x1.5 (18л) | 1C-3626 | 34 | 19 | 41 |
| -36 | M36x2 (28л) | -30 | M30x2 (22л) | 1C-3630 | 36 | 21 | 41 |
| -45 | M45x2 (35л) | -30 | M30x2 (22л) | 1C-4530 | 39 | 21 | 46 |
1CG/1DG - МЕТРИКАЛЫҚ ТҮСІНУ TYPE X BSPP ЕР ТҮЗ
| Тақырып A | B тақырыбы | №-бөлік | L | L1 | F | H1 | ||
| Dash | DKL | Dash | BSPP | mm | mm | mm | mm | |
| -8 | M08x1.0(04LL) | -2 | G1/8X28 | 1CG-0802LL | 24 | 18 | 8 | 14 |
| -10 | M10x1.0(06LL) | -2 | G1/8X28 | 1CG-1002LL | 24 | 18 | 8 | 14 |
| -12 | M12x1.0(08LL) | -2 | G1/8X28 | 1CG-1202LL | 24 | 18 | 8 | 14 |
| -12 | M12x1.5 (06л) | -2 | G1/8X28 | 1CG-1202 | 25 | 18 | 8 | 14 |
| -12 | M12x1.5 (06л) | -4 | G1/4X19 | 1CG-1204 | 30 | 23 | 12 | 19 |
| -12 | M12x1.5 (06л) | -6 | G3/8X19 | 1CG-1206 | 31 | 24 | 12 | 22 |
| -14 | M14x1.5 (08л) | -2 | G1 / 8-28 | 1CG-1402 | 25 | 18 | 8 | 17 |
| -14 | M14x1.5 (08л) | -4 | G1/4X19 | 1CG-1404 | 30 | 23 | 12 | 19 |
| -14 | M14x1.5 (08л) | -6 | G3/8X19 | 1CG-1406 | 31 | 24 | 12 | 22 |
| -14 | M14x1.5 (08л) | -8 | G1/2X14 | 1CG-1408 | 34 | 27 | 14 | 27 |
| -16 | M16x1.5 (10л) | -2 | G1/8X28 | 1CG-1602 | 27 | 20 | 8 | 17 |
| -16 | M16x1.5 (10л) | -4 | G1/4X19 | 1CG-1604 | 31 | 24 | 12 | 19 |
| -16 | M16x1.5 (10л) | -6 | G3/8X19 | 1CG-1606 | 32 | 25 | 12 | 22 |
| -16 | M16x1.5 (10л) | -8 | G1/2X14 | 1CG-1608 | 35 | 28 | 14 | 27 |
| -18 | M18x1.5 (12л) | -4 | G1/4X19 | 1CG-1804 | 31 | 24 | 12 | 22 |
| -18 | M18x1.5 (12л) | -6 | G3/8X19 | 1CG-1806 | 34 | 27 | 12 | 22 |
| -18 | M18x1.5 (12л) | -8 | G1/2X14 | 1CG-1808 | 37 | 30 | 14 | 27 |
| -22 | M22x1.5 (15л) | -4 | G1/4X19 | 1CG-2204 | 33 | 26 | 12 | 24 |
| -22 | M22x1.5 (15л) | -6 | G3/8X19 | 1CG-2206 | 33 | 26 | 12 | 24 |
| -22 | M22x1.5 (15л) | -8 | G1/2X14 | 1CG-2208 | 38 | 31 | 14 | 27 |
| -22 | M22x1.5 (15л) | -12 | G3/4X14 | 1CG-2212 | 40 | 33 | 16 | 32 |
| -26 | M26x1.5 (18л) | -8 | G1/2X14 | 1CG-2608 | 36 | 29 | 14 | 27 |
| -26 | M26x1.5 (18л) | -12 | G3/4X14 | 1CG-2612 | 39 | 32 | 16 | 32 |
| -30 | M30x2 (22л) | -8 | G1/2X14 | 1CG-3008 | 39 | 32 | 14 | 32 |
| -30 | M30x2 (22л) | -12 | G3/4X14 | 1CG-3012 | 41 | 34 | 16 | 32 |
| -30 | M30x2 (22л) | -16 | G1X11 | 1CG-3016 | 46 | 38 | 18 | 41 |
| -30 | M30x2 (22л) | -20 | G1.1/4X11 | 1CG-3020 | 48 | 41 | 20 | 50 |
| -36 | M36x2 (28л) | -12 | G3/4X14 | 1CG-3612 | 45 | 37 | 16 | 38 |
| -36 | M36x2 (28л) | -16 | G1X11 | 1CG-3616 | 46 | 38 | 18 | 41 |
| -36 | M36x2 (28л) | -20 | G1.1/4X11 | 1CG-3620 | 48 | 41 | 20 | 50 |
| -45 | M45x2 (35л) | -16 | G1X11 | 1CG-4516 | 48 | 41 | 18 | 50 |
| -45 | M45x2 (35л) | -20 | G1.1/4X11 | 1CG-4520 | 48 | 38 | 20 | 50 |
| -45 | M45x2 (35л) | -24 | G1.1/2X11 | 1CG-4524 | 52 | 41 | 22 | 55 |
| -52 | M52x2 (42л) | -20 | G1.1/4X11 | 1CG-5220 | 50 | 39 | 20 | 55 |
| -52 | M52x2 (42л) | -24 | G1.1/2X11 | 1CG-5224 | 52 | 41 | 22 | 55 |
| -52 | M52x2 (42л) | -32 | G2-11 | 1CG-5232 | 22 | 70 | ||

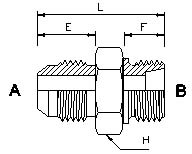

1JC/1JD - JIC ER X МЕТРИКАЛЫҚ ТҮСІРУ ТҮРІ ТҮЗ
| Тақырып A | B тақырыбы | №-бөлік | L | E | F | H | ||
| Dash | JIC | Dash | DKL | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -12 | M12x1.5 | 1JC-0712 | 31 | 14 | 10 | 14 |
| -7 | 7 / 16-20 | -14 | M14x1.5 | 1JC-0714 | 30 | 14 | 10 | 16 |
| -7 | 7 / 16-20 | -16 | M16x1.5 | 1JC-0716 | 31 | 14 | 11 | 17 |
| -9 | 9 / 16-18 | -12 | M12x1.5 | 1JC-0912 | 31 | 14 | 10 | 17 |
| -9 | 9 / 16-18 | -14 | M14x1.5 | 1JC-0914 | 31 | 14 | 10 | 17 |
| -9 | 9 / 16-18 | -16 | M16x1.5 | 1JC-0916 | 31 | 14 | 11 | 17 |
| -9 | 9 / 16-18 | -18 | M18x1.5 | 1JC-0918 | 32 | 14 | 11 | 19 |
| -9 | 9 / 16-18 | -22 | M22x1.5 | 1JC-0922 | 35 | 14 | 12 | 24 |
| -12 | 3 / 4-16 | -14 | M14x1.5 | 1JC-1214 | 34 | 17 | 10 | 22 |
| -12 | 3 / 4-16 | -16 | M16x1.5 | 1JC-1216 | 35 | 17 | 11 | 22 |
| -12 | 3 / 4-16 | -18 | M18x1.5 | 1JC-1218 | 35 | 17 | 11 | 22 |
| -12 | 3 / 4-16 | -22 | M22x1.5 | 1JC-1222 | 38 | 17 | 12 | 24 |
| -14 | 7 / 8-14 | -18 | M18x1.5 | 1JC-1418 | 40 | 19 | 11 | 24 |
| -14 | 7 / 8-14 | -22 | M22x1.5 | 1JC-1422 | 41 | 19 | 12 | 24 |
| -14 | 7 / 8-14 | -26 | M26x1.5 | 1JC-1426 | 42 | 19 | 12 | 27 |
| -17 | 1.1 / 16-12 | -18 | M18x1.5 | 1JC-1718 | 42 | 22 | 11 | 30 |
| -17 | 1.1 / 16-12 | -22 | M22x1.5 | 1JC-1722 | 43 | 22 | 12 | 30 |
| -17 | 1.1 / 16-12 | -26 | M26x1.5 | 1JC-1726 | 43 | 22 | 12 | 30 |
| -17 | 1.1 / 16-12 | -30 | M30x2.0 | 1JC-1730 | 47 | 22 | 14 | 32 |
| -21 | 1.5 / 16-12 | -36 | M36x2.0 | 1JC-2136 | 48 | 23 | 14 | 41 |
| -26 | 1.5 / 8-12 | -45 | M45x2.0 | 1JC-2645 | 53 | 24 | 16 | 46 |
| -30 | 1.7 / 8-12 | -52 | M52x2.0 | 1JC-3052 | 58 | 27 | 16 | 60 |
1CN/1DN - МЕТРИКАЛЫҚ ТҮСІНУ ТҮРІ X NPT ЕР ТҮЗ
| Тақырып A | B тақырыбы | №-бөлік | L | L2 | F | H1 | ||
| Dash | DKL | Dash | NPT | mm | mm | mm | mm | |
| -12 | M12x1.5 (06л) | -2 | 1 / 8x27 | 1CN-1202 | 24 | 17 | 10 | 12 |
| -12 | M12x1.5 (06л) | -4 | 1 / 4x18 | 1CN-1204 | 30 | 23 | 15 | 17 |
| -14 | M14x1.5 (08л) | -4 | 1 / 4x18 | 1CN-1404 | 30 | 23 | 15 | 17 |
| -14 | M14x1.5 (08л) | -6 | 3 / 8x18 | 1CN-1406 | 30 | 23 | 15 | 19 |
| -16 | M16x1.5 (10л) | -2 | 1 / 8x27 | 1CN-1602 | 25 | 18 | 10 | 17 |
| -16 | M16x1.5 (10л) | -4 | 1 / 4x18 | 1CN-1604 | 31 | 24 | 15 | 17 |
| -16 | M16x1.5 (10л) | -6 | 3 / 8x18 | 1CN-1606 | 32 | 25 | 15 | 19 |
| -18 | M18x1.5 (12л) | -4 | 1 / 4x18 | 1CN-1804 | 32 | 25 | 15 | 19 |
| -18 | M18x1.5 (12л) | -6 | 3 / 8x18 | 1CN-1806 | 32 | 25 | 15 | 19 |
| -18 | M18x1.5 (12л) | -8 | 1 / 2x14 | 1CN-1808 | 37 | 30 | 20 | 22 |
| -22 | M22x1.5 (15л) | -6 | 3 / 8x18 | 1CN-2206 | 33 | 26 | 15 | 24 |
| -22 | M22x1.5 (15л) | -8 | 1 / 2x14 | 1CN-2208 | 38 | 31 | 20 | 24 |
| -26 | M26x1.5 (18л) | -6 | 3 / 8x18 | 1CN-2606 | 34 | 27 | 15 | 27 |
| -26 | M26x1.5 (18л) | -8 | 1 / 2x14 | 1CN-2608 | 39 | 32 | 20 | 27 |
| -26 | M26x1.5 (18л) | -12 | 3 / 4x14 | 1CN-2612 | 39 | 32 | 20 | 30 |
| -30 | M30x2 (22л) | -8 | 1 / 2x14 | 1CN-3008 | 41 | 34 | 20 | 32 |
| -30 | M30x2 (22л) | -12 | 3 / 4x14 | 1CN-3012 | 41 | 34 | 20 | 32 |
| -30 | M30x2 (22л) | -16 | 1x11.5 | 1CN-3016 | 47 | 40 | 25 | 36 |
| -36 | M36x2 (28л) | -16 | 1x11.5 | 1CN-3616 | 47 | 40 | 25 | 41 |
| -36 | M36x2 (28л) | -20 | 1.1 / 4x11.5 | 1CN-3620 | 49 | 42 | 25 | 46 |
| -45 | M45x2 (35л) | -20 | 1.1 / 4x11.5 | 1CN-4520 | 51 | 14 | 25 | 46 |
| -52 | M52x2 (42л) | -24 | 1.1 / 2x11.5 | 1CN-5224 | 53 | 42 | 26 | 55 |
1CT/1DT - МЕТРИКАЛЫҚ ТҮСІНУ TYPE X BSPT ЕР ТҮЗ
| Тақырып A | B тақырыбы | №-бөлік | L | L2 | F | H1 | ||
| Dash | DKL | Dash | BSPT | mm | mm | mm | mm | |
| -8 | 8x1.0 | -2 | 2001/8/28 | 1CT-0802LL | 22 | 18 | 10 | 12 |
| -10 | 10x1.0 | -2 | 2001/8/28 | 1CT-1002LL | 22 | 17 | 10 | 12 |
| -12 | 12x1.0 | -2 | 1 / 8-28 | 1CT-1202LL | 26 | 21 | 10 | 12 |
| -12 | M12x1.5 (06л) | -2 | 1 / 8x28 | 1CT-1202 | 28 | 21 | 10 | 12 |
| -12 | M12x1.5 (06л) | -4 | 1 / 4x19 | 1CT-1204 | 32 | 25 | 15 | 14 |
| -14 | M14x1.5 (08л) | -2 | 1 / 8x28 | 1CT-1402 | 27 | 20 | 10 | 17 |
| -14 | M14x1.5 (08л) | -4 | 1 / 4x19 | 1CT-1404 | 32 | 25 | 15 | 17 |
| -14 | M14x1.5 (08л) | -6 | 3 / 8x19 | 1CT-1406 | 34 | 27 | 15 | 19 |
| -16 | M16x1.5 (10л) | -2 | 1 / 8x28 | 1CT-1602 | 27 | 20 | 10 | 17 |
| -16 | M16x1.5 (10л) | -4 | 1 / 4x19 | 1CT-1604 | 33 | 26 | 15 | 17 |
| -16 | M16x1.5 (10л) | -6 | 3 / 8x19 | 1CT-1606 | 35 | 28 | 15 | 19 |
| -16 | M16x1.5 (10л) | -8 | 1 / 2x14 | 1CT-1608 | 39 | 32 | 19 | 22 |
| -18 | M18x1.5 (12л) | -4 | 1 / 4x19 | 1CT-1804 | 35 | 28 | 15 | 19 |
| -18 | M18x1.5 (12л) | -6 | 3 / 8x19 | 1CT-1806 | 35 | 28 | 15 | 19 |
| -18 | M18x1.5 (12л) | -8 | 1 / 2x14 | 1CT-1808 | 39 | 32 | 19 | 22 |
| -22 | M22x1.5 (15л) | -6 | 3 / 8x19 | 1CT-2206 | 35 | 28 | 15 | 24 |
| -22 | M22x1.5 (15л) | -8 | 1 / 2x14 | 1CT-2208 | 40 | 33 | 19 | 24 |
| -26 | M26x1.5 (18л) | -8 | 1 / 2x14 | 1CT-2608 | 41 | 33 | 19 | 27 |
| -26 | M26x1.5 (18л) | -12 | 3 / 4x14 | 1CT-2612 | 41 | 33 | 20 | 30 |
| -30 | M30x2 (22л) | -12 | 3 / 4x14 | 1CT-3012 | 43 | 35 | 20 | 32 |
| -30 | M30x2 (22л) | -16 | 1x11 | 1CT-3016 | 50 | 42 | 25 | 36 |
| -36 | M36x2 (28л) | -16 | 1x11 | 1CT-3616 | 52 | 45 | 26 | 38 |
| -36 | M36x2 (28л) | -20 | 1.1 / 4x11 | 1CT-3620 | 56 | 49 | 27 | 50 |
| -45 | M45x2 (35л) | -20 | 1.1 / 4x11 | 1CT-4520 | 58 | 51 | 27 | 50 |
| -52 | M52x2 (42л) | -24 | 1.1 / 2x11 | 1CT-5224 | 60 | 53 | 27 | 55 |

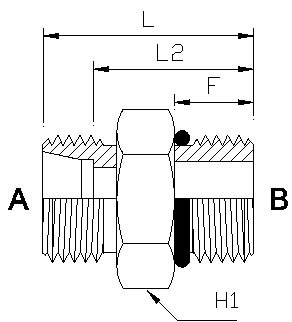

1CO/1DO - МЕТРИКАЛЫҚ ТҮСІНУ ТҮРІ X ORB ЕР ТҮЗ
| Тақырып A | B тақырыбы | №-бөлік | L | L2 | F | H1 | ||
| Dash | DKL | Dash | БҰҰ | mm | mm | mm | mm | |
| -12 | M12x1.5 (06л) | -7 | 7 / 16-20 | 1CO-1207 | 25 | 18 | 9 | 14 |
| -14 | M14x1.5 (08л) | -7 | 7 / 16x20 | 1CO-1407 | 26 | 19 | 9 | 17 |
| -14 | M14x1.5 (08л) | -9 | 9 / 16x18 | 1CO-1409 | 27 | 19 | 10 | 17 |
| -14 | M14x1.5 (08л) | -12 | 3 / 4x16 | 1CO-1412 | 28 | 10 | 11 | 24 |
| -16 | M16x1.5 (10л) | -7 | 7 / 16x20 | 1CO-1607 | 27 | 20 | 9 | 17 |
| -16 | M16x1.5 (10л) | -9 | 9 / 16x18 | 1CO-1609 | 27 | 19 | 10 | 17 |
| -16 | M16x1.5 (10л) | -12 | 3 / 4x16 | 1CO-1612 | 31 | 25 | 11 | 24 |
| -16 | M16x1.5 (10л) | -14 | 7 / 8-14 | 1CO-1614 | 31 | 25 | 13 | 27 |
| -18 | M18x1.5 (12л) | -9 | 9 / 16x18 | 1CO-1809 | 28 | 21 | 10 | 19 |
| -18 | M18x1.5 (12л) | -12 | 3 / 4x16 | 1CO-1812 | 31 | 24 | 11 | 24 |
| -18 | M18x1.5 (12л) | -14 | 7 / 8x14 | 1CO-1814 | 34 | 27 | 13 | 27 |
| -18 | M18x1.5 (12л) | -17 | 1.1 / 16-12 | 1CO-1817 | 36 | 29 | 15 | 32 |
| -22 | M22x1.5 (15л) | -9 | 9 / 16-18 | 1CO-2209 | 31 | 24 | 10 | 24 |
| -22 | M22x1.5 (15л) | -12 | 3 / 4x16 | 1CO-2212 | 32 | 25 | 11 | 24 |
| -22 | M22x1.5 (15л) | -14 | 7 / 8x14 | 1CO-2214 | 35 | 28 | 13 | 27 |
| -22 | M22x1.5 (15л) | -14 | 1.1 / 16x12 | 1CO-2217 | 37 | 30 | 15 | 32 |
| -26 | M26x1.5 (18л) | -12 | 3 / 4x16 | 1CO-2612 | 33 | 26 | 11 | 27 |
| -26 | M26x1.5 (18л) | -14 | 7 / 8x14 | 1CO-2614 | 35 | 27 | 13 | 27 |
| -26 | M26x1.5 (18л) | -17 | 1.1 / 16x12 | 1CO-2617 | 39 | 32 | 15 | 32 |
| -30 | M30x2 (22л) | -12 | 3 / 4-16 | 1CO-3012 | 33 | 25 | 11 | 32 |
| -30 | M30x2 (22л) | -14 | 7 / 8x14 | 1CO-3014 | 37 | 30 | 13 | 32 |
| -30 | M30x2 (22л) | -17 | 1.1 / 16x12 | 1CO-3017 | 39 | 32 | 15 | 32 |
| -30 | M30x2 (22л) | -21 | 1.5 / 16x12 | 1CO-3021 | 40 | 33 | 15 | 41 |
| -36 | M36x2 (28л) | -17 | 1.1 / 16x12 | 1CO-3617 | 40 | 33 | 15 | 41 |
| -36 | M36x2 (28л) | -21 | 1.5 / 16x12 | 1CO-3621 | 40 | 33 | 15 | 41 |
| -36 | M36x2 (28л) | -26 | 1.5 / 8-12 | 1CO-3626 | 41 | 31 | 16 | 50 |
| -45 | M45x2 (35л) | -21 | 1.5 / 16x12 | 1CO-4521 | 43 | 33 | 15 | 50 |
| -45 | M45x2 (35л) | -26 | 1.5 / 8x12 | 1CO-4526 | 43 | 33 | 15 | 50 |
| -52 | M52x2 (42л) | -26 | 1.5 / 8x12 | 1CO-5226 | 45 | 34 | 15 | 60 |
2C/2D - ЕРКЕНДЕН ӘЙЕЛГЕ МЕТРИКАЛЫҚ ТҮСІНУ ТҮРІ ТҮЗ
| A | B | №-бөлік | L | L2 | H1 | H | ||
| Dash | DKL | Dash | DKOL | mm | mm | mm | mm | |
| -12 | M12x1.5 (08л) | -12 | M12x1.5 (08л) | 2C-12 | 43 | 36 | 12 | 14 |
| -14 | M14x1.5 (08л) | -14 | M14x1.5 (08л) | 2C-14 | 43 | 36 | 14 | 17 |
| -16 | M16x1.5 (10л) | -16 | M16x1.5 (10л) | 2C-16 | 43 | 36 | 17 | 19 |
| -18 | M16x1.5 (12л) | -18 | M16x1.5 (12л) | 2C-18 | 43 | 36 | 19 | 22 |
| -22 | M22x1.5 (15л) | -22 | M22x1.5 (15л) | 2C-22 | 43 | 36 | 24 | 27 |
| -26 | M26x1.5 (18л) | -26 | M26x1.5 (18л) | 2C-26 | 44 | 36 | 27 | 32 |
| -30 | M30x2 (22л) | -30 | M30x2 (22л) | 2C-30 | 48 | 40 | 32 | 36 |
| -36 | M36x2 (28л) | -36 | M36x2 (28л) | 2C-36 | 48 | 40 | 41 | 41 |
| -45 | M45x2 (35л) | -45 | M45x2 (35л) | 2C-45 | 61 | 50 | 46 | 50 |
| -12 | M12x1.5 (06л) | -14 | M14x1.5 (08л) | 2C-1214 | 31 | 24 | 17 | 14 |
| -12 | M12x1.5 (06л) | -16 | M16x1.5 (10л) | 2C-1216 | 32 | 25 | 19 | 19 |
| -12 | M12x1.5 (06л) | -18 | M18x1.5 (12л) | 2C-1218 | 32 | 25 | 0 | 22 |
| -12 | M12x1.5 (06л) | -26 | M26x1.5 (18л) | 2C-1226 | 36 | 28 | 0 | 32 |
| -14 | M14x1.5 (08л) | -12 | M12x1.5 (06л) | 2C-1412 | 31 | 24 | 12 | 17 |
| -14 | M14x1.5 (08л) | -16 | M16x1.5 (10л) | 2C-1416 | 32 | 0 | 0 | 19 |
| -14 | M14x1.5 (08л) | -18 | M18x1.5 (12л) | 2C-1418 | 32 | 0 | 0 | 22 |
| -14 | M14x1.5 (08л) | -22 | M22x1.5 (15л) | 2C-1422 | 36 | 0 | 0 | 27 |
| -14 | M14x1.5 (08л) | -26 | M26x1.5 (18л) | 2C-1426 | 36 | 0 | 0 | 32 |
| -16 | M16x1.5 (10л) | -12 | M12x1.5 (06л) | 2C-1612 | 32 | 25 | 14 | 19 |
| -16 | M16x1.5 (10л) | -14 | M14x1.5 (08л) | 2C-1614 | 32 | 25 | 14 | 19 |
| -16 | M16x1.5 (10л) | -18 | M18x1.5 (12л) | 2C-1618 | 33 | 0 | 0 | 22 |
| -16 | M16x1.5 (10л) | -22 | M22x1.5 (15л) | 2C-1622 | 37 | 0 | 0 | 27 |
| -16 | M16x1.5 (10л) | -26 | M26x1.5 (18л) | 2C-1626 | 37 | 0 | 0 | 32 |
| -16 | M16x1.5 (10л) | -30 | M30x2 (22л) | 2C-1630 | 40 | 0 | 0 | 36 |
| -18 | M18x1.5 (12л) | -22 | M22x1.5 (15л) | 2C-1822 | 0 | 0 | 0 | 27 |
| -18 | M18x1.5 (12л) | -26 | M26x1.5 (18л) | 2C-1826 | 0 | 0 | 0 | 32 |
| -18 | M18x1.5 (12л) | -30 | M30x2 (22л) | 2C-1830 | 0 | 0 | 0 | 36 |
| -18 | M18x1.5 (12л) | -36 | M36x2 (28л) | 2C-1836 | 0 | 0 | 0 | 41 |
| -22 | M22x1.5 (15л) | -16 | M16x1.5 (10л) | 2C-2216 | 37 | 30 | 19 | 27 |
| -22 | M22x1.5 (15л) | -26 | M26x1.5 (18л) | 2C-2226 | 0 | 0 | 0 | 32 |
| -22 | M22x1.5 (15л) | -30 | M30x2 (22л) | 2C-2230 | 0 | 0 | 0 | 36 |
| -22 | M22x1.5 (15л) | -36 | M36x2 (28л) | 2C-2236 | 0 | 0 | 0 | 41 |
| -22 | M22x1.5 (15л) | -45 | M45x2 (35л) | 2C-2245 | 0 | 0 | 0 | 50 |
| -26 | M26x1.5 (18л) | -30 | M30x2 (22л) | 2C-2630 | 0 | 0 | 0 | 36 |
| -26 | M26x1.5 (18л) | -36 | M36x2 (28л) | 2C-2636 | 0 | 0 | 0 | 41 |
| -26 | M26x1.5 (18л) | -45 | M45x2 (35л) | 2C-2645 | 0 | 0 | 0 | 50 |
| -26 | M26x1.5 (18л) | -52 | M52x2 (42л) | 2C-2652 | 0 | 0 | 0 | 60 |
| -30 | M30x2 (22л) | -36 | M36x2 (28л) | 2C-3036 | 0 | 0 | 0 | 41 |
| -30 | M30x2 (22л) | -45 | M45x2 (35л) | 2C-3045 | 0 | 0 | 0 | 50 |
| -30 | M30x2 (22л) | -52 | M52x2 (42л) | 2C-3052 | 0 | 0 | 0 | 60 |
| -36 | M36x2 (28л) | -45 | M45x2 (35л) | 2C-3645 | 0 | 0 | 0 | 50 |
| -36 | M36x2 (28л) | -52 | M52x2 (42л) | 2C-3652 | 0 | 0 | 0 | 60 |
| -45 | M45x2 (35л) | -52 | M52x2 (42л) | 2C-4552 | 0 | 0 | 0 | 60 |
| -52 | M52x2 (42л) | -45 | M45x2 (35л) | 2C-5245 | 54 | 43 | 50 | 50 |
3C/3D - ӘЙЕЛДЕН ӘЙЕЛДІҢ МЕТРИКАЛЫҚ БИТЕ ТҮРІ ТҮЗ
| Тақырып A | B тақырыбы | №-бөлік | L | H | H1 | ||
| Dash | DKOL | Dash | DKOL | mm | mm | mm | |
| -12 | M12x1.5 (06л) | -12 | M12x1.5 (06л) | 3C-12 | 33 | 14 | 14 |
| -14 | M14x1.5 (08л) | -14 | M14x1.5 (08л) | 3C-14 | 33 | 17 | 17 |
| -16 | M16x1.5 (10л) | -16 | M16x1.5 (10л) | 3C-16 | 34 | 19 | 19 |
| -16 | M16x1.5 (10л) | -14 | M14x1.5 (08л) | 3C-1614 | 34 | 19 | 17 |
| -18 | M18x1.5 (12л) | -18 | M18x1.5 (12л) | 3C-18 | 34 | 22 | 22 |
| -18 | M18x1.5 (12л) | -14 | M14x1.5 (08л) | 3C-1814 | 34 | 22 | 17 |
| -22 | M22x1.5 (15л) | -22 | M22x1.5 (15л) | 3C-22 | 39 | 27 | 27 |
| -26 | M26x1.5 (18л) | -22 | M22x1.5 (15л) | 3C-2622 | 40 | 32 | 27 |
| -26 | M26x1.5 (18л) | -26 | M26x1.5 (18л) | 3C-26 | 38 | 32 | 32 |
| -30 | M30x2 (22л) | -30 | M30x2 (22л) | 3C-30 | 44 | 36 | 36 |
| -36 | M36x2 (28л) | -36 | M36x2 (28л) | 3C-36 | 48 | 41 | 41 |
| -45 | M45x2 (35л) | -45 | M45x2 (35л) | 3C-45 | 52 | 50 | 50 |
| -52 | M52x2 (42л) | -52 | M52x2 (42л) | 3C-52 | 57 | 60 | 60 |
1C9/1D9 - ЕР ЕРЕКШЕ МЕТРИКАЛЫҚ ТҮСІРУ ТҮРІ 90 ШИНТЕК
| Тақырып A | B тақырыбы | №-бөлік | L1 | L2 | S1 | ||
| Dash | DKL метрикасы | Dash | DKL метрикасы | mm | mm | mm | |
| -08LL | M08x1.0 (04LL) | -08LL | M08x1.0 (04LL) | 1C9-08LL | 15 | 11 | 9 |
| -10LL | M10x1.0 (06LL) | -10LL | M10x1.0 (06LL) | 1C9-10LL | 15 | 10 | 9 |
| -12LL | M12x1.0 (08LL) | -12LL | M12x1.0 (08LL) | 1C9-12LL | 17 | 12 | 12 |
| -12 | M12x1.5 (06л) | -12 | M12x1.5 (06л) | 1С9-12 | 19 | 12 | 12 |
| -14 | M14x1.5 (08л) | -14 | M14x1.5 (08л) | 1С9-14 | 21 | 14 | 12 |
| -16 | M16x1.5 (10л) | -16 | M16x1.5 (10л) | 1С9-16 | 22 | 15 | 14 |
| -18 | M18x1.5 (12л) | -18 | M18x1.5 (12л) | 1С9-18 | 24 | 17 | 17 |
| -22 | M22x1.5 (15л) | -22 | M22x1.5 (15л) | 1С9-22 | 28 | 21 | 19 |
| -26 | M26x1.5 (18л) | -26 | M26x1.5 (18л) | 1С9-26 | 31 | 24 | 24 |
| -30 | M30x2 (22л) | -30 | M30x2 (22л) | 1С9-30 | 35 | 28 | 27 |
| -36 | M36x2 (28л) | -36 | M36x2 (28л) | 1С9-36 | 38 | 31 | 36 |
| -45 | M45x2 (35л) | -45 | M45x2 (35л) | 1С9-45 | 45 | 35 | 41 |
| -52 | M52X2 (42л) | -52 | M52X2 (42л) | 1С9-52 | 51 | 40 | 50 |
2C9/2D9 - ЕР МЕН ӘЙЕЛДІҢ МЕТРИКАЛЫҚ ТҮСІРУ ТҮРІ 90 ШЫНТАҚ
| A | B | №-бөлік | L1 | L2 | L3 | S1 | ||
| Dash | DKL | Dash | DKOL | mm | mm | mm | mm | |
| -12 | M12x1.5 (06л) | -12 | M12x1.5 (06л) | 2С9-12 | 19 | 12 | 26 | 12 |
| -14 | M14x1.5 (08л) | -14 | M14x1.5 (08л) | 2С9-14 | 21 | 14 | 28 | 12 |
| -16 | M16x1.5 (10л) | -16 | M16x1.5 (10л) | 2С9-16 | 22 | 15 | 29 | 14 |
| -18 | M18x1.5 (12л) | -18 | M18x1.5 (12л) | 2С9-18 | 24 | 17 | 30 | 17 |
| -22 | M22x1.5 (15л) | -22 | M22x1.5 (15л) | 2С9-22 | 28 | 21 | 33 | 19 |
| -26 | M26x1.5 (18л) | -26 | M26x1.5 (18л) | 2С9-26 | 31 | 24 | 36 | 24 |
| -30 | M30x2 (22л) | -30 | M30x2 (22л) | 2С9-30 | 35 | 28 | 39 | 27 |
| -36 | M36x2 (28л) | -36 | M36x2 (28л) | 2С9-36 | 38 | 31 | 42 | 36 |
| -45 | M45x2 (35л) | -45 | M45x2 (35л) | 2С9-45 | 45 | 35 | 51 | 41 |
| -52 | M52x2 (42л) | -52 | M52x2 (42л) | 2С9-52 | 51 | 40 | 60 | 50 |
AC/AD - ЕРЛІК МЕТРИКАЛЫҚ ТҮСІРУ ТҮРІ
| A | B | C | №-бөлік | E | F | G | S1 | |||
| Dash | DKL | Dash | DKL | Dash | DKL | mm | mm | mm | mm | |
| -12 | M12x1.5(06л) | -12 | M12x1.5(06л) | -12 | M12x1.5(06л) | AC-12 | 19 | 19 | 19 | 12 |
| -14 | M14x1.5(08л) | -14 | M14x1.5(08л) | -14 | M14x1.5(08л) | AC-14 | 21 | 21 | 21 | 12 |
| -16 | M16x1.5(10л) | -16 | M16x1.5(10л) | -16 | M16x1.5(10л) | AC-16 | 22 | 22 | 22 | 14 |
| -18 | M18x1.5(12л) | -18 | M18x1.5(12л) | -18 | M18x1.5(12л) | AC-18 | 24 | 24 | 24 | 17 |
| -22 | M22x1.5(15л) | -22 | M22x1.5(15л) | -22 | M22x1.5(15л) | AC-22 | 28 | 28 | 28 | 19 |
| -26 | M26x1.5(18л) | -26 | M26x1.5(18л) | -26 | M26x1.5(18л) | AC-26 | 31 | 31 | 31 | 24 |
| -30 | M30x2(22л) | -30 | M30x2(22л) | -30 | M30x2(22л) | AC-30 | 35 | 35 | 35 | 27 |
| -36 | M36x2(28л) | -36 | M36x2(28л) | -36 | M36x2(28л) | AC-36 | 38 | 38 | 38 | 36 |
| -45 | M45x2(35л) | -45 | M45x2(35л) | -45 | M45x2(35л) | AC-45 | 45 | 45 | 45 | 41 |
| -52 | M52x2(42л) | -52 | M52x2(42л) | -52 | M52x2(42л) | AC-52 | 51 | 51 | 51 | 50 |
BC/BD - ЕРКЕНДЕН ӘЙЕЛДЕРГЕ АРНАЛҒАН МЕТРИКАЛЫҚ ТІСТІК ТҮРІ БҰТАҚ ТІРІ
| A | B | C | №-бөлік | E | F | G | S1 | H | |||
| Dash | DKL | Dash | DKL | Dash | DKOL | mm | mm | mm | mm | mm | |
| -12 | M12x1.5(06л) | -12 | M12x1.5(06л) | -12 | M12x1.5(06л) | BC-12 | 19 | 19 | 26 | 12 | 14 |
| -14 | M14x1.5(08л) | -14 | M14x1.5(08л) | -14 | M14x1.5(08л) | BC-14 | 21 | 21 | 28 | 12 | 17 |
| -16 | M16x1.5(10л) | -16 | M16x1.5(10л) | -16 | M16x1.5(10л) | BC-16 | 22 | 22 | 29 | 14 | 19 |
| -18 | M18x1.5(12л) | -18 | M18x1.5(12л) | -18 | M18x1.5(12л) | BC-18 | 24 | 24 | 30 | 17 | 22 |
| -22 | M22x1.5(15л) | -22 | M22x1.5(15л) | -22 | M22x1.5(15л) | BC-22 | 28 | 28 | 33 | 19 | 27 |
| -26 | M26x1.5(18л) | -26 | M26x1.5(18л) | -26 | M26x1.5(18л) | BC-26 | 31 | 31 | 36 | 24 | 32 |
| -30 | M30x2(22л) | -30 | M30x2(22л) | -30 | M30x2(22л) | BC-30 | 35 | 35 | 39 | 27 | 36 |
| -36 | M36x2(28л) | -36 | M36x2(28л) | -36 | M36x2(28л) | BC-36 | 38 | 38 | 42 | 36 | 41 |
| -45 | M45x2(35л) | -45 | M45x2(35л) | -45 | M45x2(35л) | BC-45 | 45 | 45 | 51 | 41 | 50 |
| -52 | M52x2(42л) | -52 | M52x2(42л) | -52 | M52x2(42л) | BC-52 | 51 | 51 | 56 | 50 | 60 |

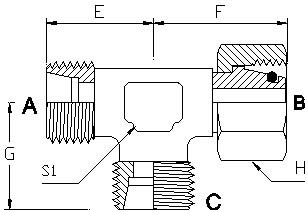

CC/CD - ЕРКЕНДЕН ӘЙЕЛГЕ АРНАЛҒАН МЕТРИКАЛЫҚ ТҮСІНУ ТҮРІ ЖҮРГІЗУ ТОЙ
| A | B | C | №-бөлік | E | F | G | S1 | H | |||
| Dash | DKL | Dash | DKL | Dash | DKL | mm | mm | mm | mm | mm | |
| -12 | M12x1.5(06л) | -12 | M12x1.5(06л) | -12 | M12x1.5(06л) | CC-12 | 19 | 26 | 19 | 12 | 14 |
| -14 | M14x1.5(08л) | -14 | M14x1.5(08л) | -14 | M14x1.5(08л) | CC-14 | 21 | 28 | 21 | 12 | 17 |
| -16 | M16x1.5(10л) | -16 | M16x1.5(10л) | -16 | M16x1.5(10л) | CC-16 | 22 | 29 | 22 | 14 | 19 |
| -18 | M18x1.5(12л) | -18 | M18x1.5(12л) | -18 | M18x1.5(12л) | CC-18 | 24 | 30 | 24 | 17 | 22 |
| -22 | M22x1.5(15л) | -22 | M22x1.5(15л) | -22 | M22x1.5(15л) | CC-22 | 28 | 33 | 28 | 19 | 27 |
| -26 | M26x1.5(18л) | -26 | M26x1.5(18л) | -26 | M26x1.5(18л) | CC-26 | 31 | 36 | 31 | 24 | 32 |
| -30 | M30x2(22л) | -30 | M30x2(22л) | -30 | M30x2(22л) | CC-30 | 35 | 39 | 35 | 27 | 36 |
| -36 | M36x2(28л) | -36 | M36x2(28л) | -36 | M36x2(28л) | CC-36 | 38 | 42 | 38 | 36 | 41 |
| -45 | M45x2(35л) | -45 | M45x2(35л) | -45 | M45x2(35л) | CC-45 | 45 | 51 | 45 | 41 | 50 |
| -52 | M52x2(42л) | -52 | M52x2(42л) | -52 | M52x2(42л) | CC-52 | 51 | 56 | 51 | 50 | 60 |
Ескертпе: Егер адаптерге кесу сақинасы мен гайкалары бар толық жиынтықта тапсырыс бергіңіз келсе, «1C-RN/1D-RN» сияқты бөлшек нөмірден кейін «RN» жұрнағын енгізу қажет.
Егжей
1. Аяқталды: стандартты мырышпен қаптау (Cr3, Silver), никельмен қаптау және мырыш никельмен қаптау (ол 700-1000 сағаттық тұзды бүрку сынақ талаптарын өте алады).
2. Қол жетімді өлшемдер: M12x1.5 - M52x2.
3. Қысым: 5000 PSI бастап 10,000 XNUMX PSI дейін, жоғары қысым қол жетімді.
4. Үлгілер: сынақ тапсырысына дейін сынақ үшін 2-3 дана тегін үлгілерді ұсына аламыз.
5. MOQ: Бізде көптеген өлшемдер бар, сондықтан біреуі жоқ; болмаса, 500 дана ең аз тапсырыс саны бар.
6. Материал: жез, тот баспайтын болат (304 немесе 316L), көміртекті болат (№45 болат).
7. Стандарт: DIN/EATON стандарты немесе сызбаға және үлгілерге (OEM) сәйкес.
8. Жеткізу: өндірістік тапсырыстар үшін 30-45 күн және қор тапсырыстары үшін 7-15 жұмыс күні.
қалаларға көміртекті болаттан жасалған түзу шынтақ тісті метрикалық тістеу типті гидравликалық түтік фитингтерін жеткізу
